生产破碎机的厂家提供时产300吨石灰岩生产线设备选型技术方案
导读：本文是上海恒源冶金设备有限公司向客户免费提供的时产300吨石灰岩破碎筛分生产线设备配置及破碎筛分设备的选型技术方案，建议购买设备的客户可以根据自己物料的硬度和产量，参考这个方案后在这个基础上稍作调整，以取得石料生产线的高效、节能和效率的最大化，希望对客户有所帮助。

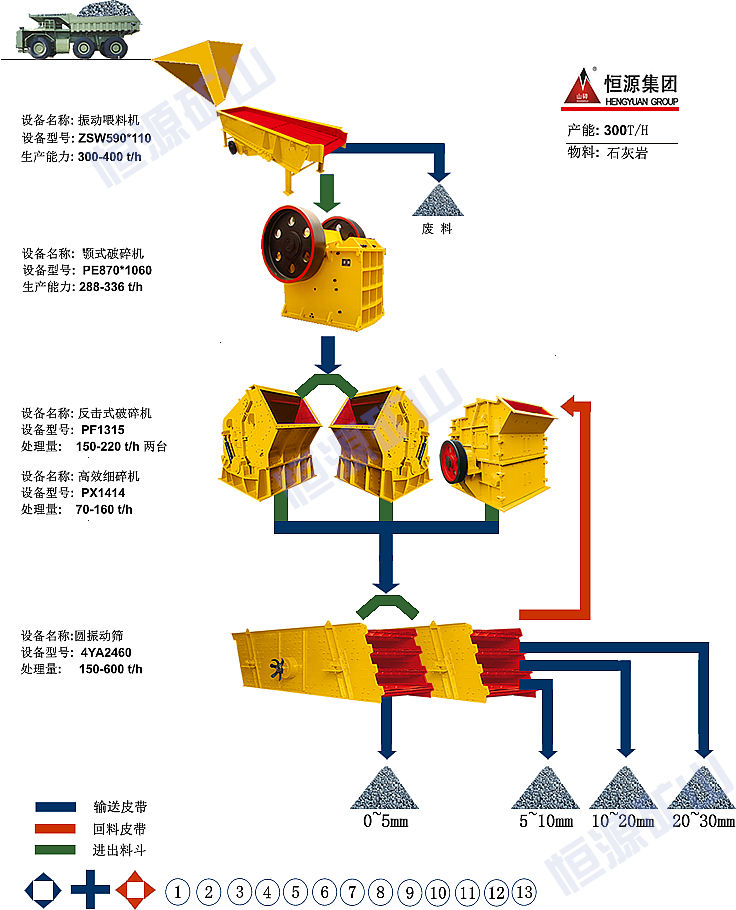

先来介绍一下本条石灰岩生产线工艺流程，流程图如下：
再来介绍一下石灰岩破碎生产线的工艺流程设计方案：

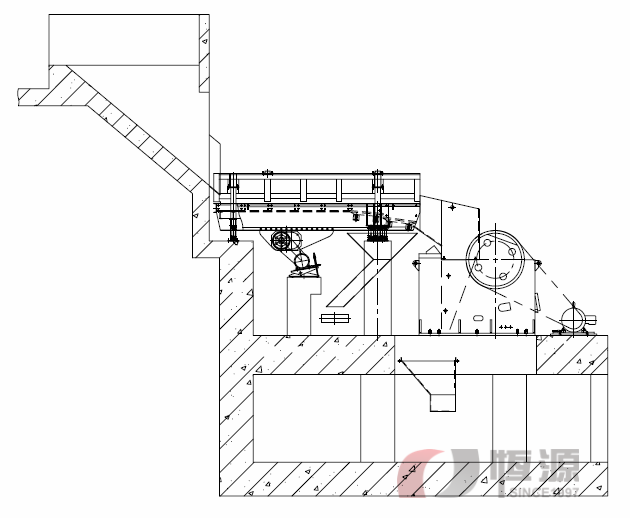

1、头破机组：
采用棒条喂料机ZSW590*110，为生产线提供均匀喂料。棒条喂料机的筛分功能，能够确保将原料中的土质杂质及碎料分离出来，然后通过皮带输送机输送后堆料处理，从而确保原料的品质，并达到原料最小损失量。
颚式破碎机采用PE870*1060型号，满足最大进料粒度670mm的破碎要求。经过棒条喂料机筛分的大料，进入颚式破碎机进行破碎作业。
棒条喂料机前方设计使用大型料仓，满足生产线持续大流量喂料需求。装载车可以直接向大型料斗卸料，也可以由装载机装载供料。

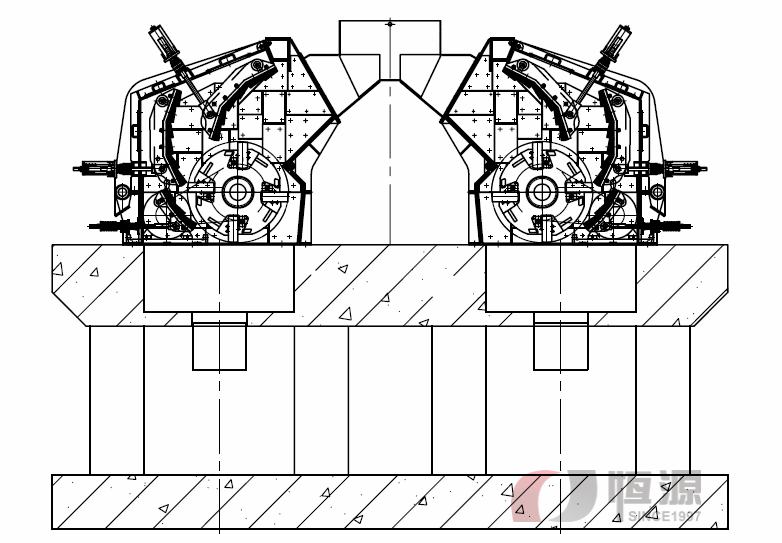

2、二破机组：
经过头破系统的处理，石料粒度降低到250mm以内，80%以上降低到200mm以内。然后，经由皮带输送机，输送到二破机组或者中间料仓。
中间料仓仅作为参考选型，可以不使用。本方案流程图中未采用中间料仓。
中间料仓具有一定储量的缓冲能力，当头破系统喂料量不充足的情况下，能够满足二破系统数小时的供料量，从而规避二破及后续系统的空载现象，进而实现生产效益的最大化。
中间料仓的缓冲料，通过料仓底部的悬挂喂料机GZG-1007，均匀输送到两台并联的大型反击破PF1315，完成第二级破碎作业。反击式破碎机PF1315具有强大的破碎能力，能够将石料粒度破碎到厘米级规格，并具备一定的粒型度。
两台并联的大型反击破，在设备下方共用一条倒料皮带输送机，将两台反击破的出料并联输送，搭接到后续的主皮带机，输送到下一级振动筛进行筛分。

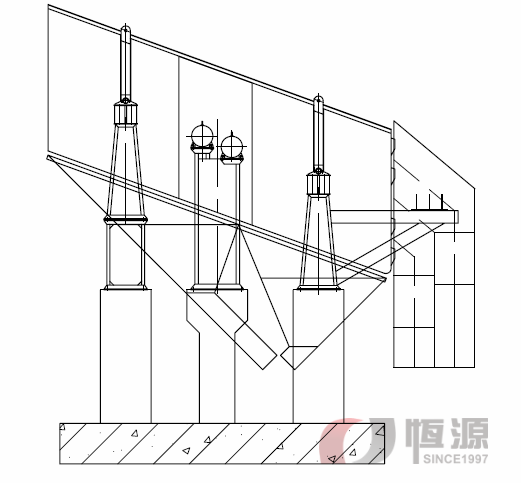

3、筛分机组：
经过两级破碎之后，石料的粒度基本降低到厘米级别。我司生产线采用两台并联的大型圆振动筛4YK2460，将厘米级混合料进行一次筛分处理。

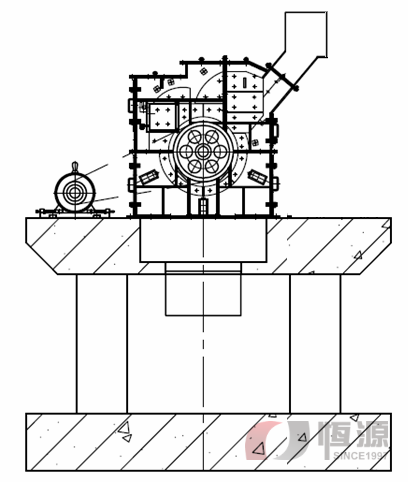

4、超高细破碎机组
采用超高细破碎机PX1414，实现高效率的细化破碎任务。高效细碎机采用了先进的分体式锤破结构，以及高频反击强制破碎技术，能够获得最高效率的细碎效果。
因此，细碎机组不仅可以将需求量很少的5~10mm中间料完全细化为5mm以下的机制砂，同时将大于30mm的返料完全消化。
高效细碎机PX1414采用了分体式高铬合金材质锤头，具备超强耐磨特性，在石灰岩破碎生产线应用中性能突出，获得了用户的高度评价，在贵州地区由大量应用案例，欢迎参观考察。
上海恒源企业简介
上海恒源是集冶金装备、矿山设备、机械铸造、机电工程的设计、制造、工程安装及国际贸易为一体的大型股份制企业集团，是一家老牌专业生产破碎机的厂家，集团公司的前身——上海恒源机械厂于1987就开始了矿山设备、重型装备的设计与制造，是国内规模比较大的矿山设备制造企业之一！
集团下属冶金设备公司制造的“山碎”牌系列矿山设备、选矿设备、冶金设备等处于国际同类产品先进水平，在国内外市场上具体极高的知名度，产品出口到60多个国家和地区！集团下属铸造公司、机电工程公司，铸造高铬合金、精密合金耐磨件、设计制造机电一体化控制设备，为国际知名矿山设备及国内顶尖装备制造商提供产品配套服务。 集团下属外贸公司负责集团公司产品的国际市场开拓、开展经济技术合作、提供砂石生产咨询、国外安装工程承包等业务！
目前，公司拥有各类技术和管理人员300余人，厂房占地面积六万多平米，各种大型加工设备100多台套，通过了ISO、CE等国际质量体系认证，获得了“中国矿山机械行业50强企业”，“上海市科技创新企业”，“AAA质量诚信单位”等一系列荣誉！
公司不仅有性能可靠的产品和经验丰富的售后服务团队，相信您需要的不仅仅是我们的产品，更是全方面的售后服务。恒源人重视的是精益求精的产品技术和质量，追求的是为您提供称心、省心、放心、安心的无忧服务。
我们将秉持“诚信、务实、创新、发展”的理念，与国内外用户一起合作双赢，共同发展！
先来介绍一下本条石灰岩生产线工艺流程，流程图如下：
再来介绍一下石灰岩破碎生产线的工艺流程设计方案：
1、头破机组：
采用棒条喂料机ZSW590*110，为生产线提供均匀喂料。棒条喂料机的筛分功能，能够确保将原料中的土质杂质及碎料分离出来，然后通过皮带输送机输送后堆料处理，从而确保原料的品质，并达到原料最小损失量。
颚式破碎机采用PE870*1060型号，满足最大进料粒度670mm的破碎要求。经过棒条喂料机筛分的大料，进入颚式破碎机进行破碎作业。
棒条喂料机前方设计使用大型料仓，满足生产线持续大流量喂料需求。装载车可以直接向大型料斗卸料，也可以由装载机装载供料。
2、二破机组：
经过头破系统的处理，石料粒度降低到250mm以内，80%以上降低到200mm以内。然后，经由皮带输送机，输送到二破机组或者中间料仓。
中间料仓仅作为参考选型，可以不使用。本方案流程图中未采用中间料仓。
中间料仓具有一定储量的缓冲能力，当头破系统喂料量不充足的情况下，能够满足二破系统数小时的供料量，从而规避二破及后续系统的空载现象，进而实现生产效益的最大化。
中间料仓的缓冲料，通过料仓底部的悬挂喂料机GZG-1007，均匀输送到两台并联的大型反击破PF1315，完成第二级破碎作业。反击式破碎机PF1315具有强大的破碎能力，能够将石料粒度破碎到厘米级规格，并具备一定的粒型度。
两台并联的大型反击破，在设备下方共用一条倒料皮带输送机，将两台反击破的出料并联输送，搭接到后续的主皮带机，输送到下一级振动筛进行筛分。
3、筛分机组：
经过两级破碎之后，石料的粒度基本降低到厘米级别。我司生产线采用两台并联的大型圆振动筛4YK2460，将厘米级混合料进行一次筛分处理。
- 振动筛4YK2460的四种出料，0~5mm、5~10mm、10~20mm、20~30mm分别堆料处理。
- 振动筛形成的返料进入高校细碎机PX-1414进行制砂处理；
- 5~30mm的成品料，既可以作为成品堆料处理，也可以通过粉料斗出口的转换，与大于30mm的返料一切输送到细碎机PX1414进行制砂；
- 因此，通过振动筛出料斗的双出口设计，可以调节不同成品料的比例；
- 该方案可以确保0~5mm机制砂产量达到每小时150吨左右。
4、超高细破碎机组
采用超高细破碎机PX1414，实现高效率的细化破碎任务。高效细碎机采用了先进的分体式锤破结构，以及高频反击强制破碎技术，能够获得最高效率的细碎效果。
因此，细碎机组不仅可以将需求量很少的5~10mm中间料完全细化为5mm以下的机制砂，同时将大于30mm的返料完全消化。
高效细碎机PX1414采用了分体式高铬合金材质锤头，具备超强耐磨特性，在石灰岩破碎生产线应用中性能突出，获得了用户的高度评价，在贵州地区由大量应用案例，欢迎参观考察。
上海恒源企业简介
上海恒源是集冶金装备、矿山设备、机械铸造、机电工程的设计、制造、工程安装及国际贸易为一体的大型股份制企业集团，是一家老牌专业生产破碎机的厂家，集团公司的前身——上海恒源机械厂于1987就开始了矿山设备、重型装备的设计与制造，是国内规模比较大的矿山设备制造企业之一！
集团下属冶金设备公司制造的“山碎”牌系列矿山设备、选矿设备、冶金设备等处于国际同类产品先进水平，在国内外市场上具体极高的知名度，产品出口到60多个国家和地区！集团下属铸造公司、机电工程公司，铸造高铬合金、精密合金耐磨件、设计制造机电一体化控制设备，为国际知名矿山设备及国内顶尖装备制造商提供产品配套服务。 集团下属外贸公司负责集团公司产品的国际市场开拓、开展经济技术合作、提供砂石生产咨询、国外安装工程承包等业务！
目前，公司拥有各类技术和管理人员300余人，厂房占地面积六万多平米，各种大型加工设备100多台套，通过了ISO、CE等国际质量体系认证，获得了“中国矿山机械行业50强企业”，“上海市科技创新企业”，“AAA质量诚信单位”等一系列荣誉！
公司不仅有性能可靠的产品和经验丰富的售后服务团队，相信您需要的不仅仅是我们的产品，更是全方面的售后服务。恒源人重视的是精益求精的产品技术和质量，追求的是为您提供称心、省心、放心、安心的无忧服务。
我们将秉持“诚信、务实、创新、发展”的理念，与国内外用户一起合作双赢，共同发展！
