单缸圆锥破碎机结构特点及性能优势
单缸圆锥破碎机因其性能优势突出，在碎石制砂生产线中起到了举足轻重的作用，其结构简单、破碎率和通过率较高的性能优势，一直深受客户的喜爱。相对传统的复合弹簧圆锥破和多缸圆锥破，它有很多的优势，相对成本也比其它类型的设备要高一点。那么其具体的结构组成和特点如下：

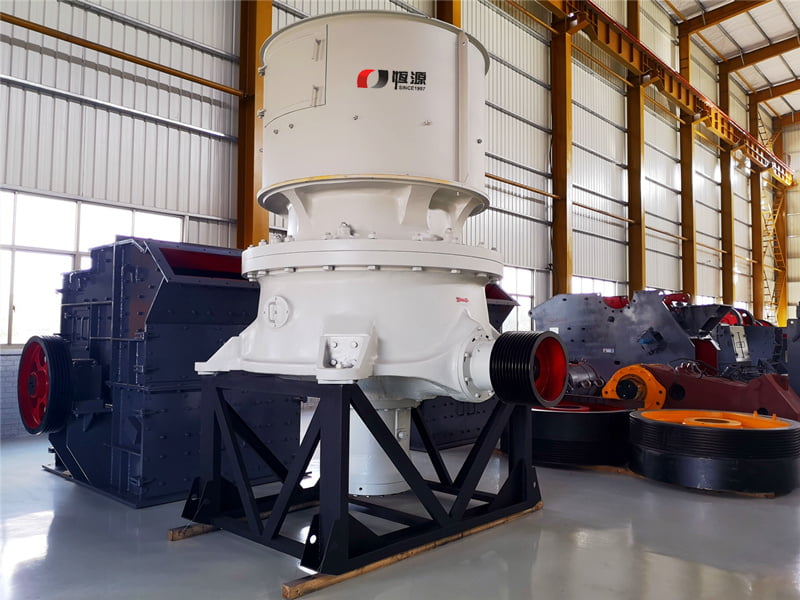

图1：单缸圆锥破碎机

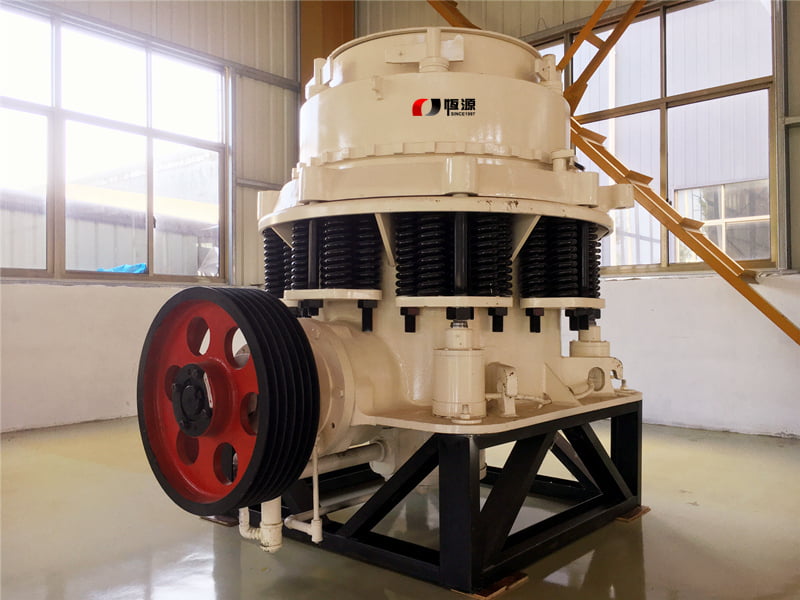

图2：弹簧圆锥破碎机

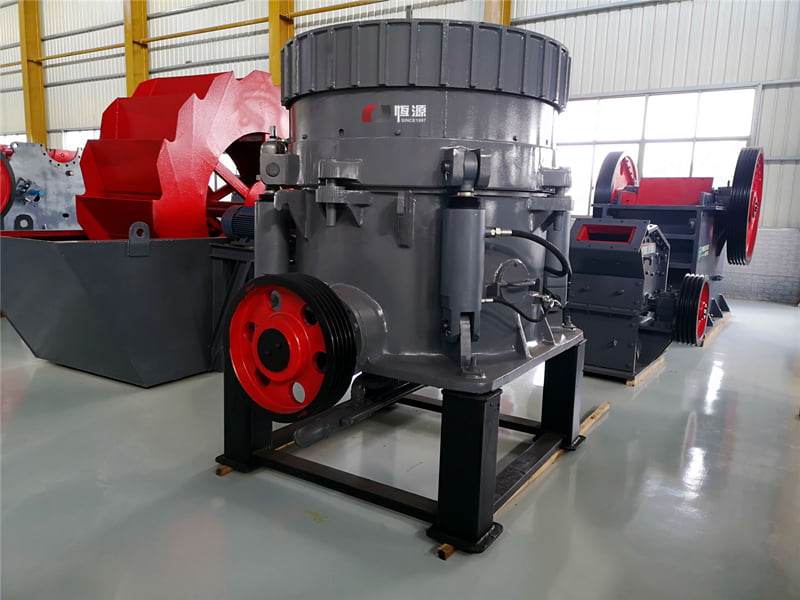

图3：多缸圆锥破碎机
一、结构特点：

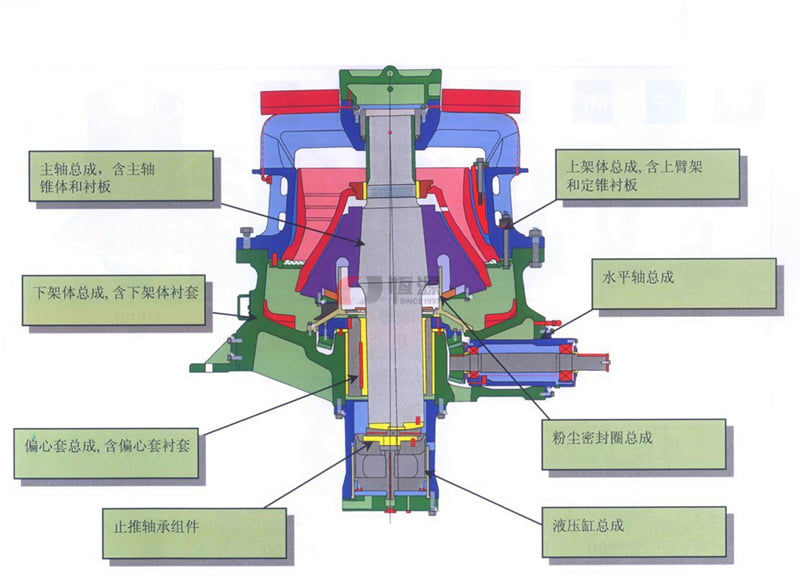

图4：单缸圆锥破碎机结构
1.外观结构：相对传统的弹簧、多缸圆锥破碎机，单缸圆锥结构简单，没有外挂部件；因此，维修维护方便快捷；
2.排料口调节：底部液压缸直接调节排料口，无须机械结构的繁琐操作；
3.破碎力：传统圆锥破碎机为悬臂轴结构，单侧受力；单缸圆锥破碎机为轴两端受力结构，破碎力更为强大。因此，破碎效率更高；
4.气密封：动锥的密封采用气体密封，确保动锥内部的完全清洁；
二、上架体总成：

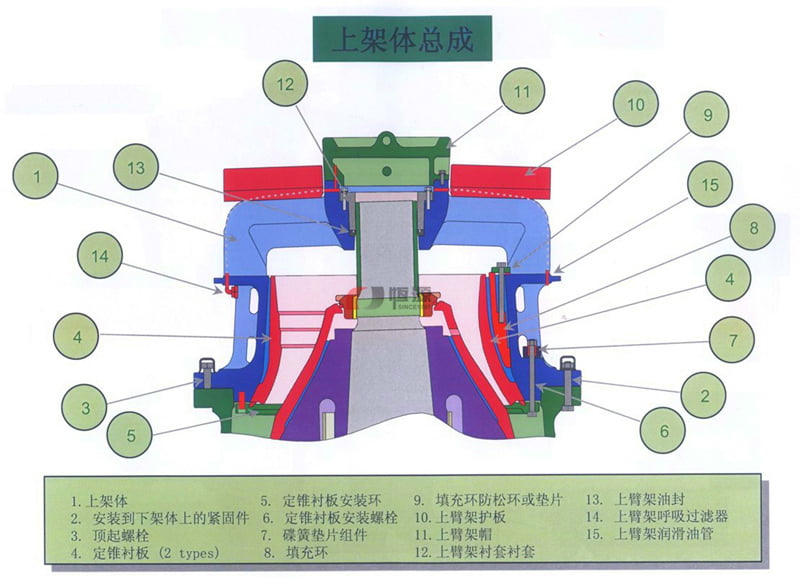

图5：上架体总成结构
理论悬点实体化：是单缸圆锥破碎机的重大要点，单缸圆锥将圆锥机的理论悬点实体化， 从而将圆锥机的悬臂破碎，跨时代演进为轴两端受力结构，从显著提升了破碎能力；
耐磨件更换快捷化：相对传统圆锥破碎机，单缸圆锥结构大幅简化。上架体与下架体之间，仅通过螺栓刚性连接。拆除螺栓之后，就能够快速将上架体吊开。更换耐磨件之后， 也能够快速将上架体安装归位；
三、下架体总成：

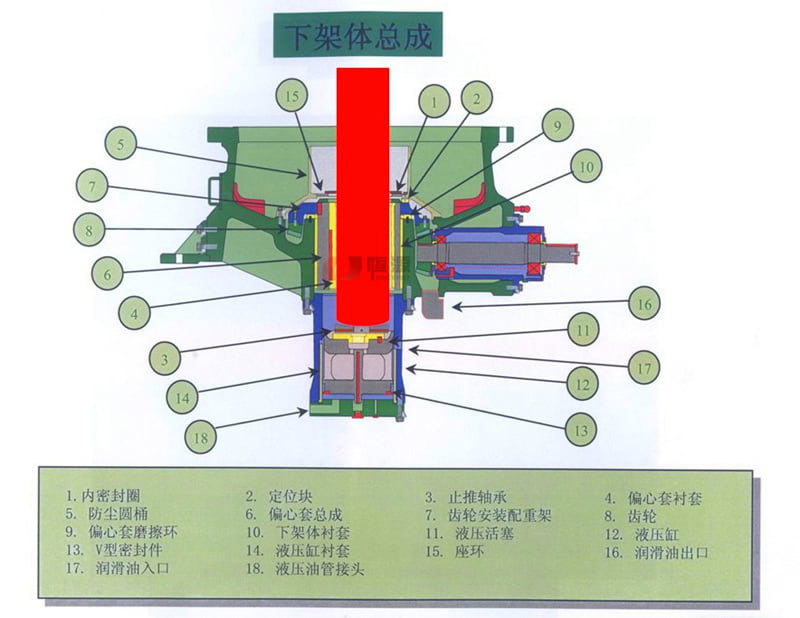

图6：下架体总成结构
排料口调节自动化： 主轴动锥组件，坐装于液压油缸上部的止推轴承上面。液压缸上下调节，主轴动锥组件跟随上下移动，从而实现排料口的调节。液压缸通过控制柜上的按钮就能操作，非常的方便快捷；
磨损补偿：传统圆锥破碎机耐磨件磨损之后，补偿磨损过程较为繁琐。单缸圆锥破碎机可以在运行过程中随时进行磨损补偿，对生产运行而言非常重要，且方便快捷。
四、先进的过铁模式：

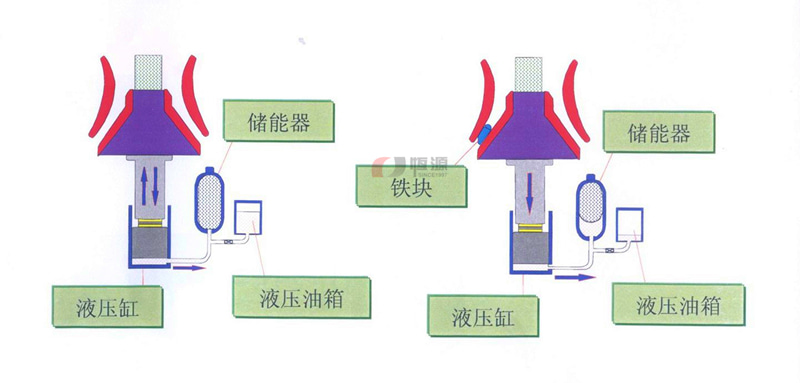

图7：过铁设计
调节模式：液压缸与油箱相连接。当油箱内油泵向液压缸注油，液压缸上行，托动主轴动锥上行；当液压缸向油箱放油，主轴动锥随液压缸下行。
过铁模式：当不可破碎的金属块进入破碎腔，动锥瞬间受到巨大下行压力，从而造成液压缸内压力瞬间增大。当压力增大到一定数值，液压蓄能器打开，液压缸内的油液快速进入蓄能器，从而使得液压缸下行，带动主轴与动锥下行。至此，排料口变大，铁块被排出；
过铁恢复：铁块排出之后，液压缸内压力降低，蓄能器内的液压油通过节流阀，缓慢的完成液压缸补油过程，从而恢复主轴动锥的设定位置，排料口恢复正常尺寸。
以上就是单缸圆锥破碎机的结构特点及性能优势所在，需要咨询设备价格的，可以拨打本司服务热线来索取设备最新价格。本司的生产基地在江苏启东滨海工业园区，期待新老客户前来实地工厂访问考察，您的满意是我们一切努力的动力！
以上就是单缸圆锥破碎机的结构特点及性能优势所在，需要咨询设备价格的，可以拨打本司服务热线来索取设备最新价格。本司的生产基地在江苏启东滨海工业园区，期待新老客户前来实地工厂访问考察，您的满意是我们一切努力的动力！
