上海恒源“山碎”牌颚式破碎机结构简介和工作
上海恒源“山碎”牌颚式破碎机结构简介和工作原理

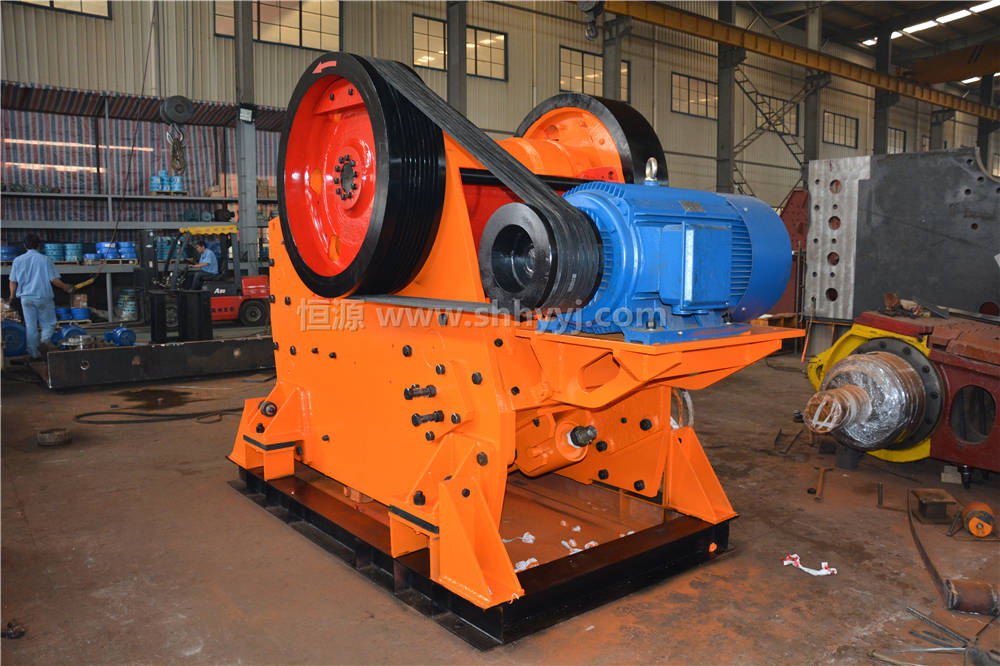

“山碎”牌颚式破碎机结构特征:
上海恒源“山碎”牌颚式破碎机与中、粗碎破碎机类同,主要由机架、动颚、偏心轴、固定颚板、肘板、活动颚板、调整座等零件组成。

固定颚板借压紧螺栓紧固在机架前墙上,活动颚板则借助压块压紧在动颚上。当颚板磨损后(通常下端磨损较甚),可倒置后继续使用。肘板除起支承动颚,使其按一定运动轨迹运行外,当破碎腔内进入不能破碎的外来异物而使载荷剧增时,起保险作用。即通过自身断裂切断载荷,保护其它零件不受损坏。调整座可在机架两侧的滑槽中前后移动,调整座及机架后墙间有一组调整垫片,调整座调节后借塞铁压紧。调整螺栓顶开调整座,改变垫片厚度即可调整排料口宽度,获得产品所需粒度。拉紧弹簧装置,是用来保证颚式破碎机整个运动工作时弹簧预压力不宜过大,只要能消除肘板与动颚、调整座间冲击响声即可。动颚上装有护板,是防止给料对动颚的冲击损伤,延长动颚的使用寿命和保证轴承等机件的顺利拆卸。
“山碎”牌颚式破碎机工作原理:
电机通过三角带经槽轮驱动偏心轴,使动颚作往复运动,从而将进入破碎腔内的物料予以破碎,经破碎后的物料借自重由排料口排除。
